2.4GHz @ 香港荔枝角公園大起底 香港, 荔枝

admin

走進香港荔枝角公園，你會發現有不少天線豎立，再看到以下告示牌，你一定以為全是WiFi 系統的天線，如果你這樣想就錯了，其實在香港， 2.4GHz 除了應用於 Wifi 覆蓋，提供WiFi 上網外，也有應用於遙測系統，在荔枝角公園就是一個好的例子，讓你看到兩個系統同時在應用。' U& |  p2 m- Y1 f  N" S

- b4 r3 m( |' \& \9 N; _3 X. Y8 k) T( C! G3 B2 a

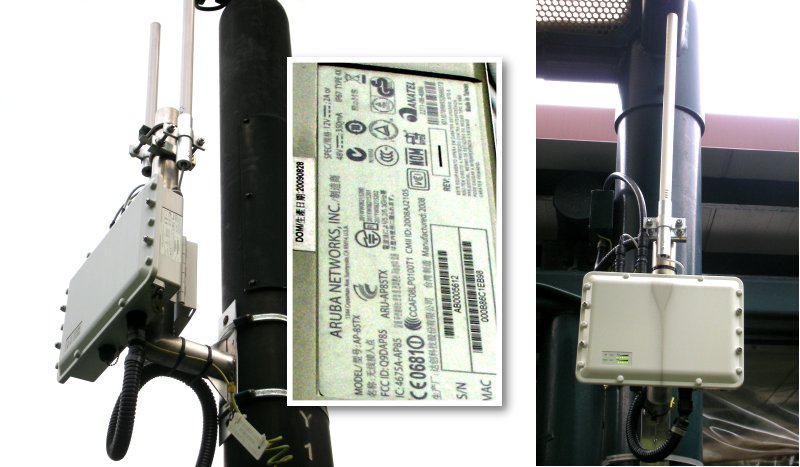

0 N3 p$ a" X# Z3 t  yGovWifi 是香港政府為市民於公共地方提供的免費上網服務，荔枝角公園都採用 Aruba  戶外型 Access Point，Access Point 內置有2.4G 及 5G 無線收發組件，支持雙2.4G 收發，全場都採用 2.4G 全向天線提供覆蓋，從天線長度看來應是7dBi 增益，有些 Access Point 全安裝了兩支2.4G 天線，但有些Access Point 不知為何只安裝了一支 2.4G 天線，我個人估計是Access Point 外殼只提供兩個天線接口，當一個用於5GHz 天線時，只餘下一個 2.4GHz 天線接口。
' m1 x7 Q( s4 Y+ Y; i; _; p
8 L) [$ P: d  B) F6 X* }/ k從Aruba Access Point 外的資料顯示 (生產日期 20090828)，Wifi 設備安裝了大約一年光景。
6 s5 `: P/ p: _% `, A& W% t& B
- d5 i' p  z2 R, f7 L4 D- l
' J& g4 M/ F( J* u2 U0 S  R
* l6 n+ o5 _3 l" t* f

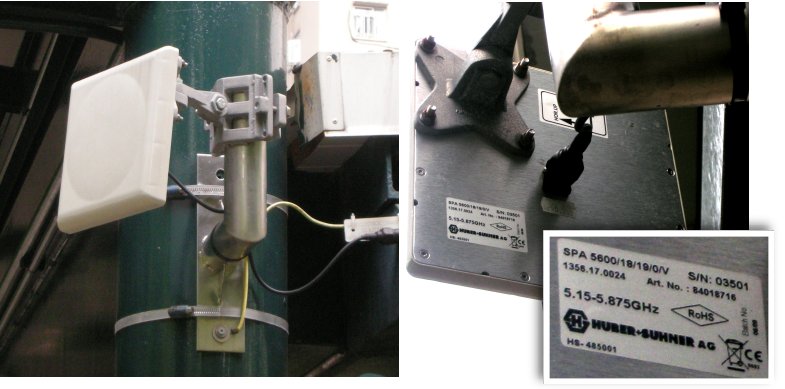

9 p; M+ }. ^# \3 T$ {5 ^: `Huber+Suhner 5G 板狀天線則為沒有網絡直達的 AP 安裝點提供無線橋接 (Wireless Backhual)，天線增益約為 18dBi' G& g+ k- k  v" g' k/ j

$ \! r, {0 G7 N
( J; @3 ]3 ]2 r5 y! s. }( B安裝材料都採用不銹鋼，接口位防水做足。
# J$ Q4 h1 {; p: g$ {  W. u

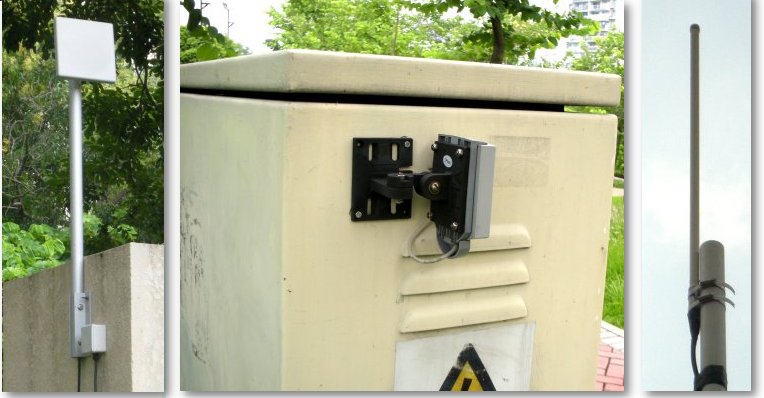

! I9 [3 x2 J: Y" R( N8 V, v2.4G 遙測系統聽說是Mesh 系統，主要是為公園中不同地點的電箱，提供定時及自動的電錶度數讀取服務，一可節省人手，二來也不會因為狂風暴雨而延誤讀錶。因應不同地理及距離，天線遙測系統採用不同增益天線，而公園管理亦對天線外型有所限制，外型不能太大，以免嚇怕公園遊客。最後選用了下圖 (由右到左) 18dBi 定向天線、7dBi 定向天線及 9dBi 全向天線，18dBi 定向天線放在人手不能觸到的高位，而離開另一端無線設備比夠遠；9dBi 全向天線放在中央端，與四周的定向天線連接；7dBi 定向天線安放在電錶箱的外面，由於體積較細，不影響電錶箱的外觀。- `& |& h$ s# w; I$ V. L7 B
